ترمینال ریلی چیست؟
ترمینال ریلی (پایانه اتصال سیم)، جهت انشعاب گیری از سیم ها در تابلو های برق استفاده می گردد. این نوع ترمینال ها، همانگونه که از نامشان پیدا است، جهت نصب بر روی ریل مورد نصب بر روی تابلو مورد استفاده قرار می گیرد، و با توجه به طراحی مدولار آنها، امکان اضافه و کم کردن آنها از روی ریل و به صورت کشویی میسر می باشد.
نحوه استفاده از ترمینال ریلی بدین شرح است که پس ار نصب آن بر روی ریل تابلو برق، سیم ورودی (ترجیحا، وایرشو زده شده)، در یک سلول ترمینال قرار گرفته، و به واسطه سیم گیری که توسط پیچ مستحکم می گردد، به سلول ترمینال متصل می گردد.
سیم خروجی (ترجیحا، وایرشو زده شده) نیز در سلول دیگر به همین ترتیب قرار می گیرد. وظیفه ترمینال، ایجاد اتصال بین این ورودی و خروجی است، به نحوی که همواره امکان رفع اتصال و تغییر در سیم کشی تابلو برق میسر می باشد (از طریق باز کردن سیم گیر و رفع اتصال سیم به آن). همچنین، از طریق این نوع ترمینال ها و با بهره گیری از جامپر (اتصال ورودی یک سلول ترمینال، به ورودی سلول ترمنیال دیگر)، می توان چندین خروجی از یک ورودی اصلی سیم جهت سیم کشی در تابلو استفاده کرد.
جهت اتصال المان‌های مختلف در داخل تابلو برق بر روی هرکدام از آنها ترمینال‌هایی وجود دارد که می‌توان آنها را به هم متصل نمود، ولی زمانی که بخواهیم تابلو برق را یک تابلو برق دیگر و یا المان‌های خارجی سیستم و جعبه ترمینال‌ها (جانکشن باکس) متصل نماییم به یک سری ترمینال مخصوص نیاز داریم که با نصب سی ریل بر روی سینی تابلو برق می‌توان تعداد زیادی از آنها را در کنار هم قرار داد و اصطلاحا به ترمینال ریلی گفته می‌شود.
ترمینال‌های ریلی در سایز‌های مختلف معمولا از ۰٫۲۵ تا ۲۰۰ در بازار به راحتی پیدا می‌شود معمولا برای اتصال کابل تغذیه اصلی تابلو برق از ترمینال استفاده می‌شود مگر در زمانی که سایز سیم‌ها بزرگ باشد و یا خواسته باشیم که تغذیه اصلی را مستقیما به یک کلید اتوماتیک و یا شینه مسی متصل نماییم.
این ترمینال‌ها دارای انواع مختلفی بوده که البته در همه مدل‌ها برای هر سایز ترمینال یک ترمینال ارت و یک ترمینال نول وجود دارد، ترمینال نول معمولا با ترمینال‌های ساده تفاوت چندانی ندارد و فقط رنگ‌ها متفاوت است،
ولی ترمینال‌های ارت به نحوی ساخته شده اند که به صورت الکتریکی با سینی تابلو برق و درنتیجه کل تابلو متصل هستند و همچنین در صورت اتصال بدنه تابلو برق به سیستم ارت یا زمین با استفاده از این ترمینال‌ها جهت اتصال ارت به قسمت‌های مختلف مانند موتور‌های الکتریکی و یا پریز‌ها ضمن تقویت ارت دستگاه امنیت سیستم بالا هم بیشتر می‌شود. این ترمینال‌ها را معمولا با رنگ زد – سبز مشخص می‌نمایند.
انواع ترمینال برق
با توجه به کاربرد بسیار مهم ترمینال در صنعت برق، از این وسیله انواع مختلفی تولید شده است که هر یک از آنها دارای ویژگی و عملکرد خاص خود هستند.
باید اشاره کرد که، عملکرد این وسیله به شکلی می‌باشد که احتمال رخداد هر گونه اتصالی برق و خطرات برق‌گرفتگی کم خواهد شد و علت آن هم این است که با استفاده از این دستگاه، جریان برق در داخل سیم‌ها بدون داغ شدن سیم از آن عبور کرده و منجر به بروز حوادث خطرناک نخواهد شد.
از انواع مختلف این وسیله می‌توان به نوع ریلی، سرامیکی، شاخه‌ای و آمپلی فایر اشاره کرد که هر یک از آنها دارای انواع و زیرشاخه‌های مختلفی هستند. برای مثال از انواع ریلی می‌توان به نوع ریلی معمولی، ریلی فشاری، ریلی دو یا چند طبقه و ریلی فیوز دار اشاره کرد.
ترمینال برق صنعتی
ترمینال الکترونیکی صنعتی، از جمله پرکاربردترین و مهم‌ترین ابزار در صنعت برق است که برای ساخت و نصب تابلوهای برق از آن استفاده می‌شود. وظیفه‌ی این دستگاه وصل کردن پایانه اتصال سیم ها به شکل محکم و بی‌نقص می‌باشد.
این اتصال به طوری انجام می‌شود که حوادث مختلف مثل برق گرفتگی و یا اتصالی برق کمتر شده و فرایند اتصال دو سیم به امن‌ترین شکل ممکن انجام شود. روند کلی اتصال سیم و کابل ها با استفاده از این وسیله به شکلی است که، سیم ها به طرفین آن وصل شده و محکم می‌شوند و از این طریق جریان برق بین آنها برقرار می‌شود.
*انواع ترمینال ریلی
- ترمینال ریلی معمولی
- ترمینال ریلی فشاری
- ترمینال ریلی دو یا چند طبقه
۱- ترمینال ریلی معمولی:

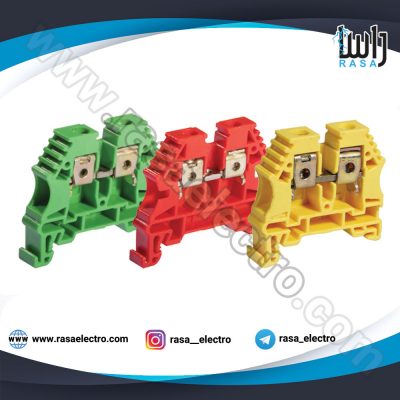

این نوع ترمینال ساده‌ترین نوع ترمینال می‌باشد و نمونه آن را در عکس زیر مشاهده می‌نمایید که برای اتصال دو سیم یا کابل به همدیگر توسط این نوع ترمینال باید هر سیم را به یک طرف ترمینال متصل نمود و برای محکم نمودن سیم باید پیچ روی آن را برای هر کابل محکم نماییم تا کابل را نگه دارد و برای جدا کردن سیم و کابل کافیست همین پیچ را باز نماییم تا کابل آزاد گردد.
۲- ترمینال ریلی فشاری:
کارکرد این نوع ترمینا فرقی با ترمینال معمولی ندارد و فقط نحوه اتصال سیم و کابل بر روی آن متفاوت و ساده‌تر است. در این ترمینال با فشردن سر هر سیم به یکی از طرفین ترمینال سیم وارد ترمینال شده و توسط ترمینال نگه داشته می‌شود، ولی برای جدا کردن سیم از ترمینال معمولا باید زامنی را از روی ترمینال فشار دهیم تا سیم را آزاد نماید. کار با این نوع ترمینال ساده بوده، ولی قیمت بالاتری هم دارند.
۳- ترمینال ریلی دو یا چند طبقه:
این نوع ترمینال همان طور که از نامش پیداست و در شکل زیر هم مشاهده می‌نمایید دو ردیف ترمینال بر روی همدیگر قرار گرفته که این ترمینال‌ها می‌توانند معمولی و یا فشاری باشند و بیشترین مزیتی که این نوع ترمینال ایجاد می‌کند، اشغال کمتر فضای تابلو برق است.
