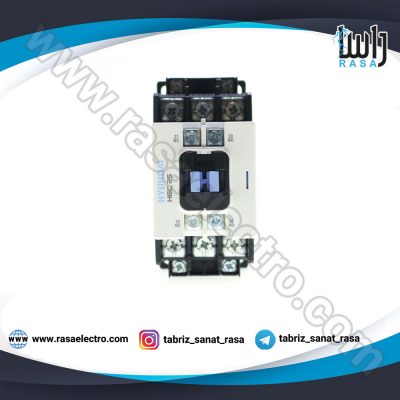

کنتاکتور هیوندای HGC 18 بوبین 220 ولت

  • ولتاژ بوبین : 220V AC
  • وضعیت کنتاکت کمکی : 1NO + 1NC
  • دارای استاندارد IEC60947-4
  • ساخت شرکت : HYUNDAI
  • ساخت کشور : کره جنوبی
قیمت :

جهت استعلام قیمت تماس بگیرید

نحویل فوری
پرداخت در محل
ضمانت اصالت کالا
ضمانت بازگشت وجه

کنتاکتور چیست؟

«کنتاکتور» (Contactor) یک وسیله کنترلی الکترومکانیکی است که برای ایجاد یا قطع ارتباط بین بار و منبع تغذیه استفاده می‌شود. استفاده از کنتاکتور شبیه به رله است. اما دستگاه مورد استفاده برای کاربردهایی با جریان بالاتر به عنوان کنتاکتور و دستگاه مورد استفاده در موارد جریان پایین‌تر به عنوان رله شناخته می‌شود.

کنتاکتور بر اساس کاربرد و بار متصل به تعداد کنتاکت‌های مختلفی دارد. به طور کلی، این کنتاکت‌ها در دو حالت «معمولاً باز» (Normally Open) یا NO و «معمولاً بسته» (Normally Closed) یا NC قرار می‌گیرند. متداول‌ترین کاربرد کنتاکتور در استارتر است که برای روشن و خاموش کردن تجهیزاتی مانند موتور، ترانسفورماتور و غیره به کار می‌رود.

کنتاکتور، مشابه رله، یک سوئیچ کنترل شده الکتریکی است که برای قطع و وصل مدار قدرت استفاده می‌شود، با این تفاوت که محدوده اندازه جریان در کنتاکتور بالاتر است. کنتاکتور توسط یک مدار (فرمان) کنترل می‌شود که سطح انرژی بسیار کمتری نسبت به مدار سوئیچینگ (قدرت) دارد.



ساختار کنتاکتور:

یک کنتاکتور دارای سه بخش اصلی است:

  • بوبین یا الکترومگنت
  • محفظه یا قاب
  • کنتاکت‌ها

سیم پیچ یا الکترومگنت:

سیم پیچ روی هسته الکترومغناطیسی پیچیده شده و به عنوان یک الکترومگنت یا آهنربای الکتریکی رفتار می‌کند.

سیم‌پیچ عموماً دارای دو بخش است: یکی بخش ثابت و دیگر بخش متحرک. یک فنر بین هر دو قسمت وصل شده است. از این رو، ساختار آن به گونه‌ای است که قابلیت بازگشت فنر وجود دارد. میله‌ای به قسمت متحرک وصل می‌شود. این میله به عنوان آرمیچر یا بوبین نیز شناخته می‌شود.

هنگامی که نیروی بوبین بیشتر از نیروی فنر باشد، هر دو کنتاکت به هم متصل می‌شوند و هنگامی که نیروی فنر بیشتر از نیروی بوبین است، کنتاکت‌ها یکدیگر جدا می‌شوند.

مقدار بسیار کمی از جریان از طریق منبع تغذیه یا مدار کنترل خارجی در پیچه جریان می‌یابد تا هسته الکترومغناطیس را تحریک کند. برای کاربردهای AC، هسته الکترومغناطیسی از آهن نرم چند لایه تشکیل شده است تا جریان گردابی را کاهش دهد. در کاربردهای DC، جریان گردابی وجود ندارد و هسته از فولاد سخت تشکیل شده است.

محفظه یا قاب:

محفظه برای محافظت از قسمت‌های داخلی کنتاکتور استفاده می‌شود. محفظه از پلاستیک، نایلون 6، سرامیک یا باکالیت ساخته شده است. آهنربا و کنتاکت‌ها در محفظه قرار می‌گیرند و از آن‌ها محافظت می‌شود. در واقع، محفظه برای عایق کردن کنتاکت‌ها و محافظت از آن‌ها در برابر گرد و غبار، روغن، شرایط بد جوّی و خطرات ناشی از انفجار استفاده می‌شود و از تماس مستقیم کنتاکت برق‌دار جلوگیری می‌کند

کنتاکت ها:

کنتاکت تنها بخشی است که کل جریان بار از آن عبور می‌کند و از این رو، یک بخش بسیار مهم در کنتاکتورها است. کنتاکت‌ها را می‌توان به کنتاکت قدرت، کنتاکت کمکی و فنر کنتاکت تجزیه کرد. دو نوع کنتاکت قدرت وجود دارد: کنتاکت ثابت و کنتاکت متحرک.

ماده مورد استفاده برای ساخت کنتاکت‌هااز مقاومت قوس پایدار و مقاومت در برابر جوش بالایی برخوردار است. این مواد باید در برابر فشار مکانیکی، ساییدگی و قوس مقاومت کنند. مقاومت این ماده تا حد ممکن کم است، زیرا جریان کامل بار از کنتاکت‌ها عبور می‌کند. برای کاربردها جریان پایین، این کنتاکت‌ها از اکسید کادمیوم نقره و نیکل نقره ساخته شده و برای کاربردهای جریان بالا و جریان DC، از اکسید قلع نقره ساخته شده‌اند.

آرمیچر یا بوبین آهنربای الکتریکی به کنتاکت متحرک متصل می‌شود. از این رو، کنتاکت متحرک با عمل آهنربا حرکت کرده و با کنتاکت ثابت قطع و وصل می‌شود.

عملکرد کنتاکتور

یک میدان الکترومغناطیسی هنگام انرژی‌دار شدن سیم‌پیچ الکترومغناطیسی تولید می‌شود. همان‌طور که در ساختار کنتاکتور مشاهده کردیم، کنتاکت متحرک کنتاکتور به بوبین (میله فلزی) آهنربا متصل می‌شود. هنگامی که میدان الکترومغناطیسی تولید می‌شود، به بوبین نیرو وارد شده و به سمت کنتاکت ثابت جابه‌جا می‌شود. نیروی تولید شده توسط سیم‌پیچ بیشتر از نیروی فنر است. تا زمانی که انرژی سیم‌پیچ تخلیه نشود، هر دو کنتاکت در این موقعیت باقی می‌مانند.

پس از تخلیه انرژی سیم‌پیچ، نیروی الکترومغناطیسی صفر است و بوبین به دلیل نیروی فنر به عقب و حالت نرمال (موقعیت OFF) بر می‌گردد. کنتاکتورها برای عملکرد قطع و وصل سریع طراحی شده‌اند.

ورودی سیم‌پیچ کنتاکتور می‌تواند AC یا DC باشد یا در برخی موارد از سیم‌پیچ یونیورسال (هم AC و هم DC) به عنوان سیم‌پیچ الکترومغناطیسی استفاده می‌شود. برق کمی در کنتاکت‌ها تلف می‌شود و از یک مدار اکونایزر برای کاهش این اتلاف استفاده می‌شود.

در حین اتصال و قطع کنتاکت‌ها، یک قوس بین آن‌ها ایجاد می‌شود. این قوس ممکن است باعث کاهش عمر کنتاکتور شود، زیرا دمای کنتاکت‌ها در این حالت افزایش می‌یابد. در اثر قوس، گازهای مضر مانند مونوکسید تولید می‌شود. از این رو، روشهای مختلفی برای کنترل و انقراض قوس ها استفاده می شود.

کنتاکتورها بر اساس جریان و ولتاژ‌ بار، محدوده کنترل ولتاژ و کاربردی که در موارد مختلف دارند، انتخاب می‌شوند. اگر می‌خواهید باز یا بسته بودن کنتاکت‌ها را بررسی کنید، می‌توانید با کمک اهم‌متر این کار را انجام دهید.

اهم‌متر را بین کنتاکت‌های ورودی و خروجی متصل کنید، اگر مقدار نشان داده شده بینهایت است، کنتاکت‌ها بازند و اگر صفر باشد، کنتاکت‌ها بسته‌اند.



کاربرد کنتاکتورها

کنتاکتور در موارد زیر مورد استفاده قرار می‌گیرد:

رایج‌ترین کاربرد کنتاکتور در استارتر یا راه‌اندازی موتور است. در این مورد، کنتاکتور به همراه حفاظت‌های اضافه بار و اتصال کوتاه موتورهای صنعتی استفاده می‌شود.

کنتاکتورها برای اتوماسیون چراغ‌ها برای مصارف روشنایی صنعتی، تجاری و مسکونی استفاده می‌شوند. برای این کاربرد، رله نوع لچ (Latch) با کار می‌رود که دو سیم‌پیچ دارد، یکی برای کنتاکت باز و دیگری برای کنتاکت بسته.

کنتاکتورهای تک‌پل برای کار با بار ۱۲ ولت DC در خودرو به کار می‌روند.

استفاده از کنتاکتورها با مدارشکن، ایمنی عملکرد بار در صنایع را تضمین می‌کند. در چنین کاربردهایی، از کنتاکتورها برای جابه‌جایی سریع بار استفاده می‌شود.

کنتاکتور در رله جیوه‌ای و رله تر شده در جیوه استفاده می‌شود.

کنتاکتورهای دو پل (3 سیمه و تک فاز) برای کار با بار ولتاژ ۲۴۰ ولت AC مانند تهویه هوا به کار می‌روند.
