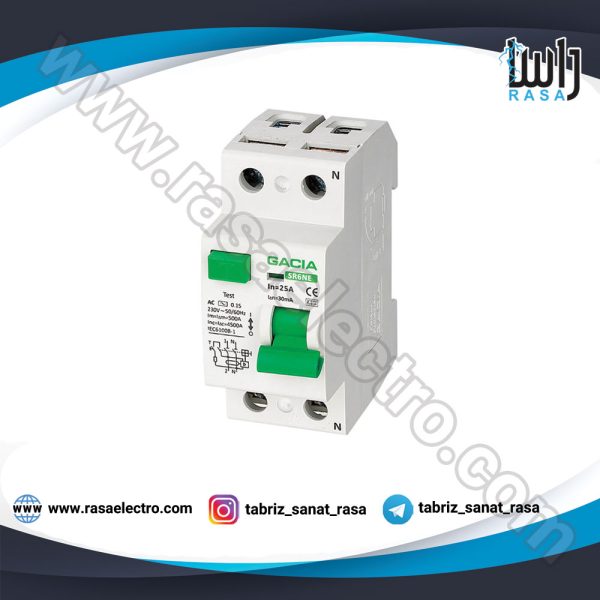

محافظ جان تک فاز 25 آمپر گاسیا

  • جریان اسمی (IN) :25 آمپر
  • ولتاژ اسمی (UE) :400/230 ولت متناوب
  • تعداد پل : دو پل ( تکفاز بانول )
  • آمپر : 25 آمپر
  • جریان نشتی :  MA 30
  • ساخت کشور : چین
  • گارانتی : سه سال گارانتی تعویض
قیمت :

295,000 تومان

نحویل فوری
پرداخت در محل
ضمانت اصالت کالا
ضمانت بازگشت وجه

محافظ جان چیست ؟

محافظ جان جریان نشتی که اکثر مردم به اشتباه به عنوان فیوز محـافظ جان از آن یاد میکنند، در صورت بروز اختلاف هنگام مقایسه ی جریان فاز و نول در کسری از ثانیه مدار را قطع میکند.
اگر سشوار در وان افتاد و یا توستر داخل آب شستشو قرار گرفت، می تواند کشنده باشد! فیوز خانگی معمولی (فیوز و قطع کننده خط) هیچ گونه محافظتی در برابر شوک الکتریکی ندارد زیرا خیلی آهسته واکنش نشان می دهد و فقط کابل ها را در برابر اضافه بار محافظت می کند . محافظت واقعی در برابر برق فقط توسط قطع کننده های مدار “RCD” یا فیوز محـافظ جان ارائه می شود.
اگر مطمئن نیستید که از قبل RCD داشته باشید، کشف این مسئله بسیار آسان است. شما فقط باید جعبه فیوز را نگاه کنید. اگر می توانید سوئیچ با نام “RCD” پیدا کنید، پس انداز نجات از قبل در جعبه فیوز شما نصب شده است.
نحوه عملکرد کلید محافط جان به این صورت است که تفاضل جریان را محاسبه کرده و در صورت بالا رفتن این اختلاف از یک حد خاص، بلافاصله جریان مدار را قطع میکند و به صورت غیر مستقیم باعث حفاظت از جان شما یا وسایل برقی میشود.

فیوز محافظ جان چگونه عمل میکند؟

تا چند سال گذشته خبری از کلید جریان نشتی نبود! اما با مشخص شدن مزیت‌های این دستگاه، امروزه تقاضای خرید و استفاده از کلید جریان نشتی در برق ساختمان و برق صنعتی روند افزایشی خود را طی میکند. لازم است بدانید طبق مقررات جدید برق ساختمان، نصب کلید محـافظ جان در جعبه فیوز منازل مسکونی و اداری الزامی است.
اساس کار کلید محـافظ جان میتوان به زبان ساده در پاراگراف زیر خلاصه کرد:
میدانید که در حالت نرمال مدارهای الکتریکی جریان رفت و برگشت باید یکسان باشد. نحوه عملکرد کلید محـافظ جان به گونه ای است که جریان خروجی از سیم فاز را با جریان ورودی از سیم نول مقایسه می‌کند.
در صورت برابر نبودن این دو مقدار، کلید محـافظ جان متوجه نشتی جریان برق در قسمتی از مسیر خواهد شد! اگر این جریان نشتی بیشتر از حساسیت فیوز محـافظ جان (معمولاً ۳۰ میلی آمپر) باشد، کلید عمل می کند و مدار را قطع می کند.
مشخصه یا ویژگی های کلید جریان نشتی
• کلید ها با جریان نامی ۱۲۵-۱۶ آمپر ساخته میشوند.
• حساسیت تمامی کلید های محافظ جان ۳۰ میلی آمپر نیست و کلید هایی با میزان حساسیت ۱۰، ۲۰، ۱۰۰ میلی آمپر هم در بازار موجود است.
• کلید محافظ جان برای موارد تک فاز (خانگی)، دو پل (فاز و نول)، سه فاز (صنعتی) و همچنین چهار پل که می تواند همراه با نول و یا بدون نول باشد(در سیستم های ۳ سیمه) کاربرد دارد.
• مدت زمان قطع جریان با استفاده از کلید محافظ جان حداکثر ۲۰۰ میلی ثانیه است.
• دمای کاری کلیدها به منظور قطع جریان نشتی متناوب از ۲۵- تا ۴۰- درجه سلسیوس و با قدرت اتصال کوتاه ۶ تا ۲۵ کیلو آمپر میباشد.

چرا باید از کلید جریان نشتی یا محافظ جان استفاده کنیم؟

از مهم ترین دلایلی که متخصصین صنعت برق برای اهمیت استفاده از فیوز محافظ جان بیان میکنند، تشخیص نشتی و جلوگیری از آتش سوزی است. به دلیل اینکه جریان ۵/۰ هم باعث آتش سوزی میشود کلید حفاظت از برق گرفتگی با قطع جریان ورودی از آتش سوزی ممانعت میکند.
این کلیدها که بسته به حساسیت خود در دو مدل صنعتی و خانگی ساخته میشوند، علاوه بر حفاظت جان افراد در برابر تماس غیرمستقیم برق، به دلیل خودداری از نشتی جریان موجب حفاظت از دستگاه های برقی یا تجهیزات صنعتی خواهند شد.
استفاده از کلیدهای حفاظت در برابر برق گرفتگی، با کم کردن مقدار هدر رفت انرژی و برق مصرفی، سبب صرفه جویی اقتصادی نیز خواهد شد و از آسیب به وسایل برقی یا سیم کشی ساختمان جلوگیری میکند.

انواع کلید محافظ جان

کلید محافظ جان RCCB:

نام این کلید مخفف عبارت Residual-Current Circuit Breaker است و تنها می تواند مدار را در مقابل نشتی جریان محافظ کند.  کلید محافظ جان RCCB  سه تیپ مختلف دارد که به شرح آن پرداختیم:

۱- کلید محافظ جان کلاس AC

کلید محافظ جان RCCB از کلاس AC که به صورت دوپل و چهارپل قابل استفاده است، قابلیت تشخیص جریان های نشتی با شکل موج متناوب AC را دارد.
محدودۀ جریان نامی کلید محافظ تیپ AC از ۱۶ تا ۱۲۵ آمپر و محدودۀ جریان نشتی آن ۱۰، ۳۰، ۱۰۰، ۳۰۰ یا ۵۰۰ میلی آمپر می باشد.

۲- کلید محافظ جان کلاس A

این کلید، قابلیت تشخیص جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی را داشته و در انواع دوپل و چهارپل ارائه شده است. محدودۀ جریان نامی آن از ۱۶ تا ۸۰ آمپر است. محدودۀ جریان نشتی کلید محافظ جان از این تیپ ۳۰،۱۰، ۱۰۰، ۳۰۰ یا ۵۰۰ آمپر بوده و ولتاژ کاری آنها نیز ۲۰۰ تا ۴۰۰ ولت می باشد. مدل خاصی از این نوع کلید برای شبکه هایی با ولتاژ ۵۰۰ ولت نیز وجود دارد.

۳- کلید محافظ جان کلاس B

این کلید، قابلیت تشخیص جریان نشتی با شکل موج متناوب ACتا فرکانس یک مگاهرتز و مستقیم DC را دارد. کلید محافظ جان RCCB از تیپ B نیز در انواع دوپل و چهارپل ارائه می گردد. محدودۀ جریان نامی آن از ۱۶ تا ۱۲۵ آمپر ، محدودۀ جریان نشتی از ۳۰ تا ۳۰۰ میلی آمپر و ولتاژ کاری آن نیز ۲۳۰ تا ۴۰۰ ولت می باشد.

کلید محافط جان ترکیبی RCBO:

میدانید که یک کلید مینیاتوری معمولی می تواند مدار را در مقابل اضافه بار و اضافه جریان ناشی از اتصال کوتاه محافظت کند. کلید محافط جان RCBO که ترکیبی از کلید مینیاتوری و RCCB است میتواند از مدار هم در برابر نشتی جریان، هم اضافه بار و هم اضافه جریان ناشی از اتصال کوتاه محافظت کند و به نسبت قیمت بالاتری دارد.
